重庆故宫文物南迁纪念馆 是被热化的吗?

01

楔子

今天我在朋友圈看到了一则新闻，真的是惊掉了下巴。

今日（7月11日）下午，重庆故宫文物南迁纪念馆发布临时闭馆通知，表示：“由于近期重庆连日高温，重庆故宫文物南迁纪念馆1号馆风貌建筑出现了一定程度的损坏。”

到底是怎样的损坏？有网友说是因为沥青在高温中被晒化 ，导致瓦片大 面积、整体滑落。

你觉得可能吗？你觉得可笑吗？

作为一个建筑师，我今天就来一探究竟！

02

前情提要

首先这是一个很重要的项目，都请到了张永和大师操刀。

1933年1月31日山海关失陷后，故宫博物院理事会决定将故宫部分文物分批运出北平，2月5日，当夜北平全城戒严， 故宫博物院第一批南迁文物从午门出发。

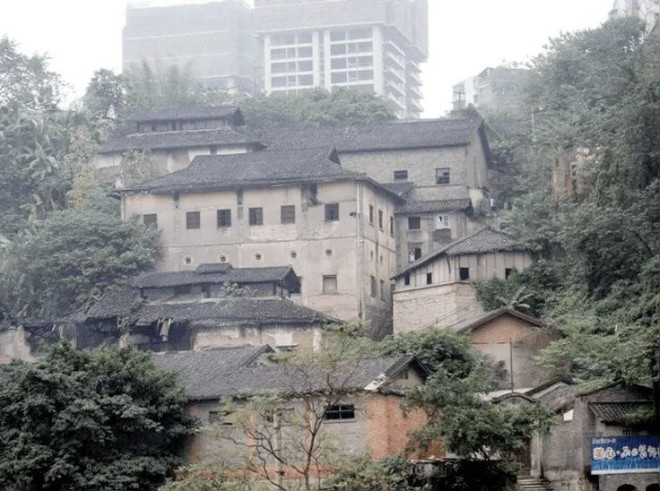

1938年5月，在故宫文物南迁过程中，9000多箱故宫文物几经辗转从汉口运往重庆，分三处地址存放，其中一处便是 重庆南岸区安达森洋行的4个仓库 ，共在此存放文物3694箱。

基于这样的历史沿革，以“故宫文物南迁”为历史文脉，保护故宫文物南迁旧址为使命， 故宫文物南迁纪念馆落户重庆南岸区南滨路安达森洋行旧址。 （如上图）

历史文化保护+建筑大师的组合，这个项目成为2020年—2021年国际上最为瞩目的建筑项目之一 。

越是出名的项目，能查到的公开资料也就越多，所以我和团队成员能比较轻松的找到佐证的“资料”。

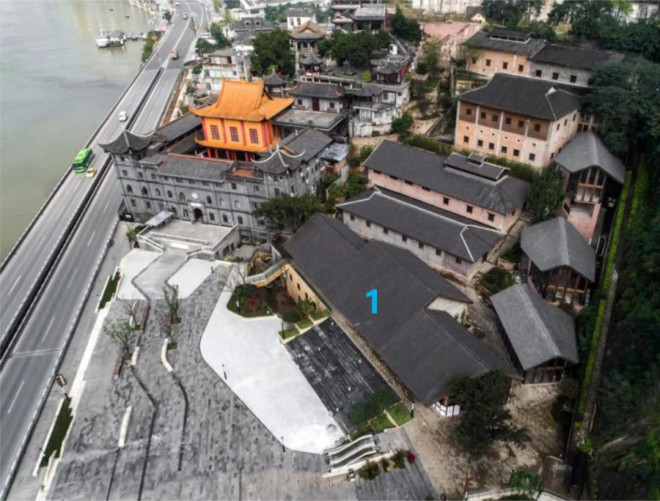

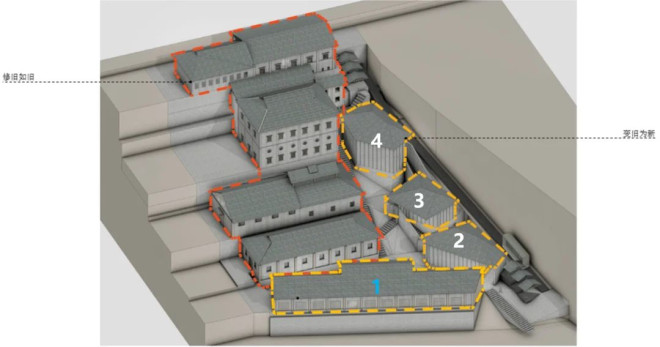

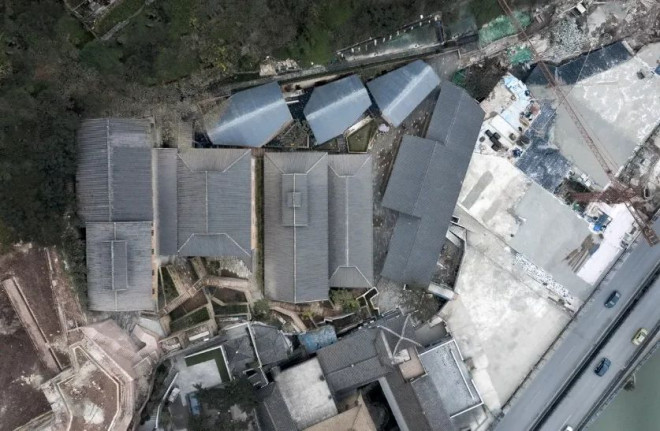

通过实景照片和项目模型的比对，我们可以确认：发生屋面瓦大面积滑落的是上图中的1号楼。 虽然看上去这是一个老建筑，其实结构形式和外立面的风格都发生了不小的变化，所以叫”变旧为新“。

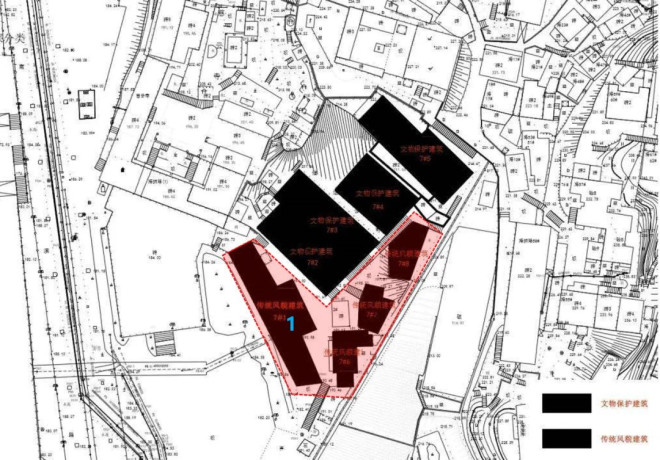

红框内建筑只是传统风貌建筑，而不是文物保护建筑 （如上图） ，所以收到的限制也比较少。

03

事故原因

从事故现场来看，屋面大面积的瓦、整片的滑落，确实让人匪夷所思。所以有朋友质疑这个瓦是粘上去的，用的不是传统的小青瓦，也是有一定道理的。

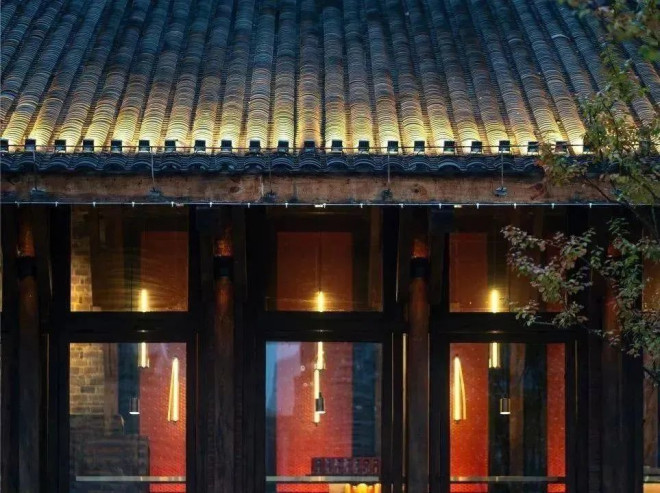

但是经过我们考证：这个屋面采用的还真是小青瓦，有图有真相。

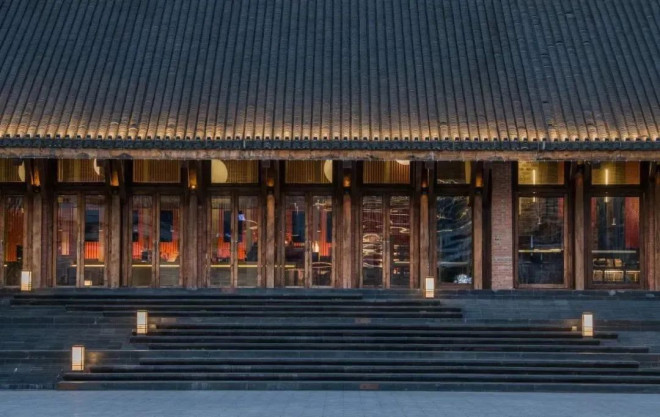

先来一张远景的

再拉近点看

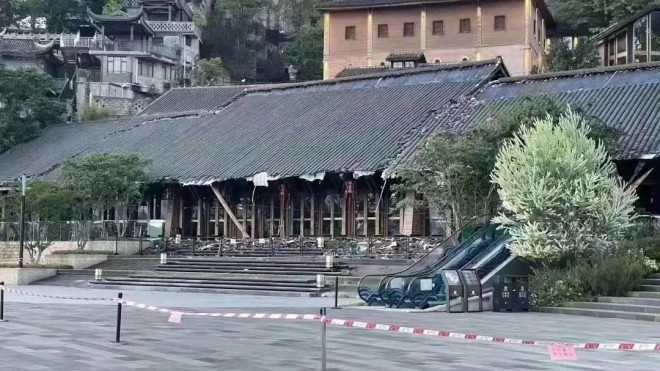

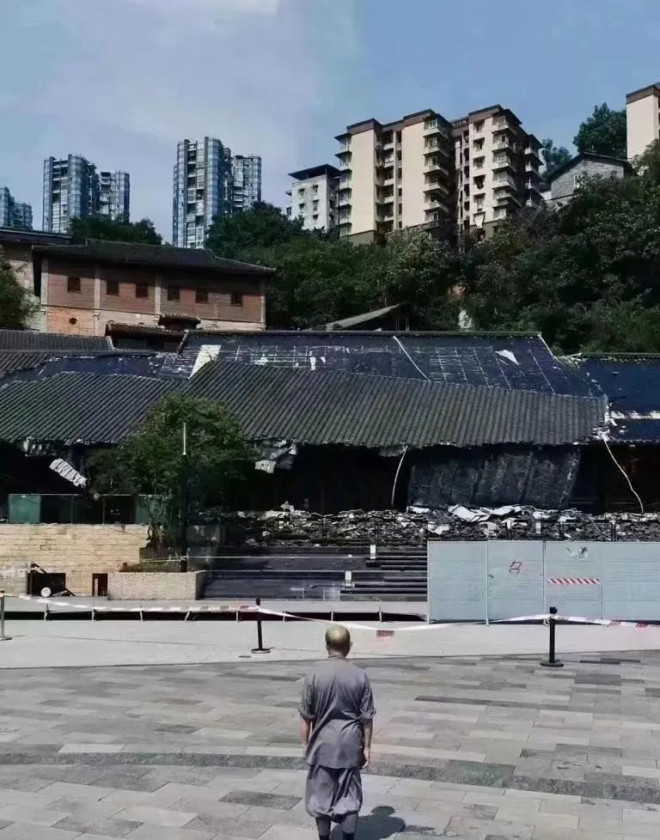

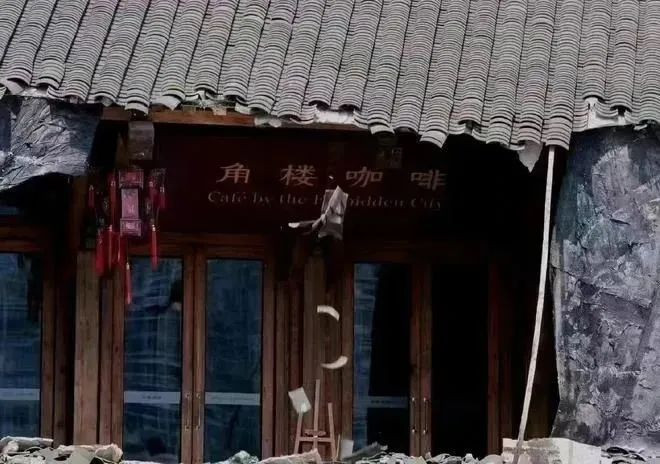

最后再来一张事故现场的近景

基本可以确认是小青瓦无疑了。但是本着”治学“的态度，我又去找了另外的素材来佐证。

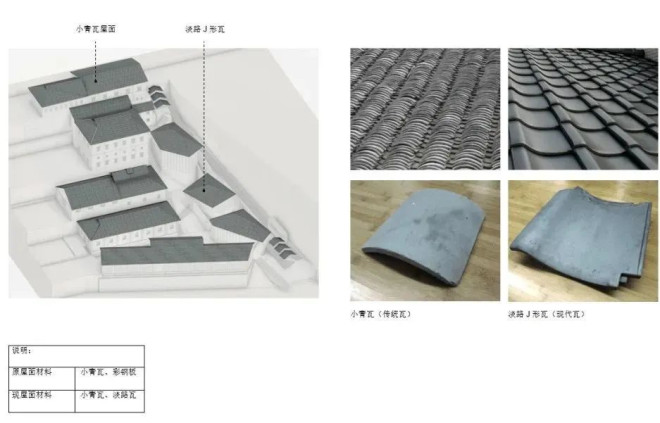

在这个项目的方案介绍中，提到了两种瓦，其中一种是小青瓦，另外一种叫淡路J形瓦。除此之外没有第三种瓦出现。 （如上图）

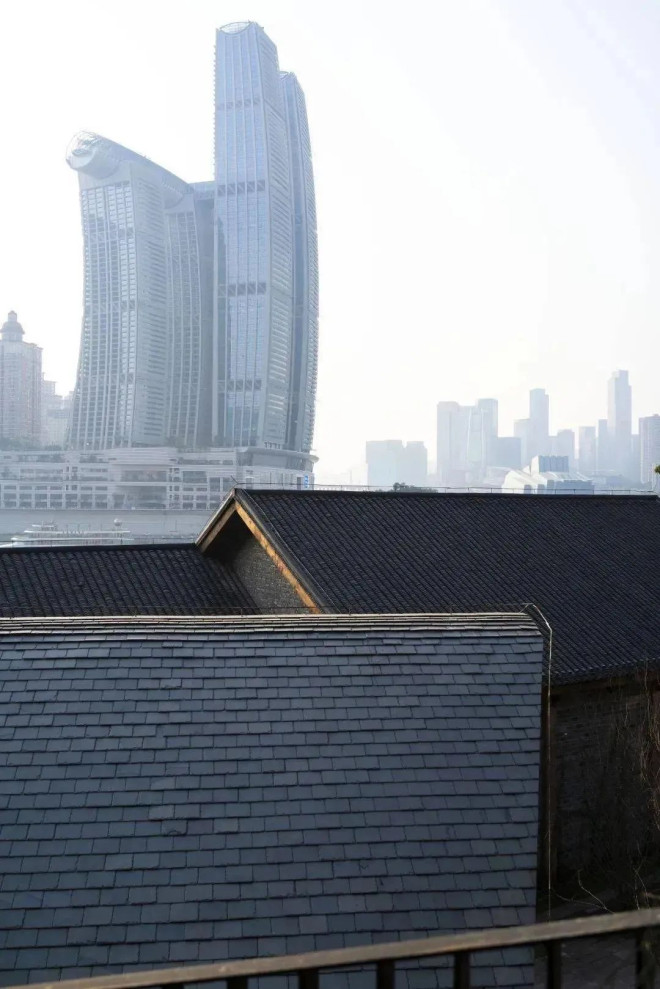

从现场两种瓦的颜色和质感来比较，普通人还是很容易分辨哪个是小青瓦，哪个是J形瓦，是吧 （如下图） 。

明确了是小青瓦屋面还不够，我们又去考究了一下它的结构形式。

这个项目其实没几栋楼，但是大师就是大师，几乎给每栋楼都用了不同的结构形式，不得不佩服。

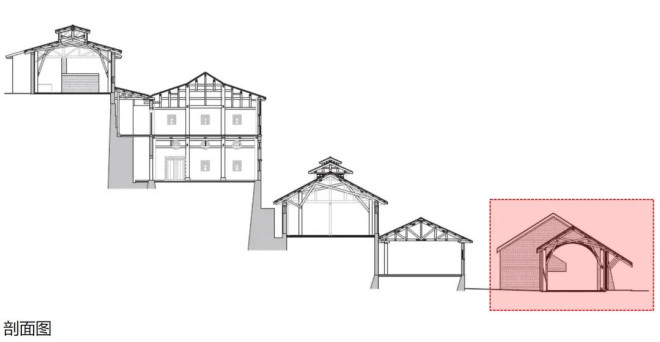

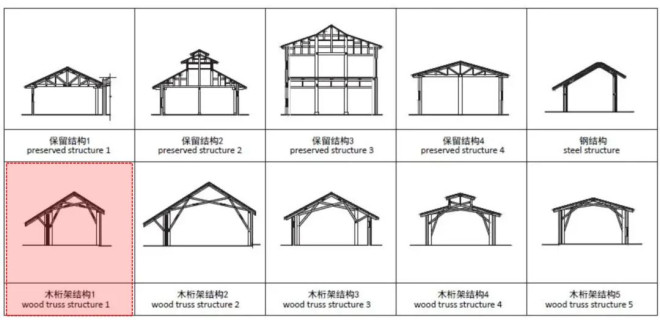

而出现事故的楼，采用的是新的木桁架结构1（如上图），用工程木模拟古代”虹桥结构”，这样可以发挥胶合木（即工程木）的能力，同时也跟100年前的木结构之间形成一个对比。

大师在不同的空间里都用了这个体系，但是每个空间又是不完全一样的方式。（如下图）

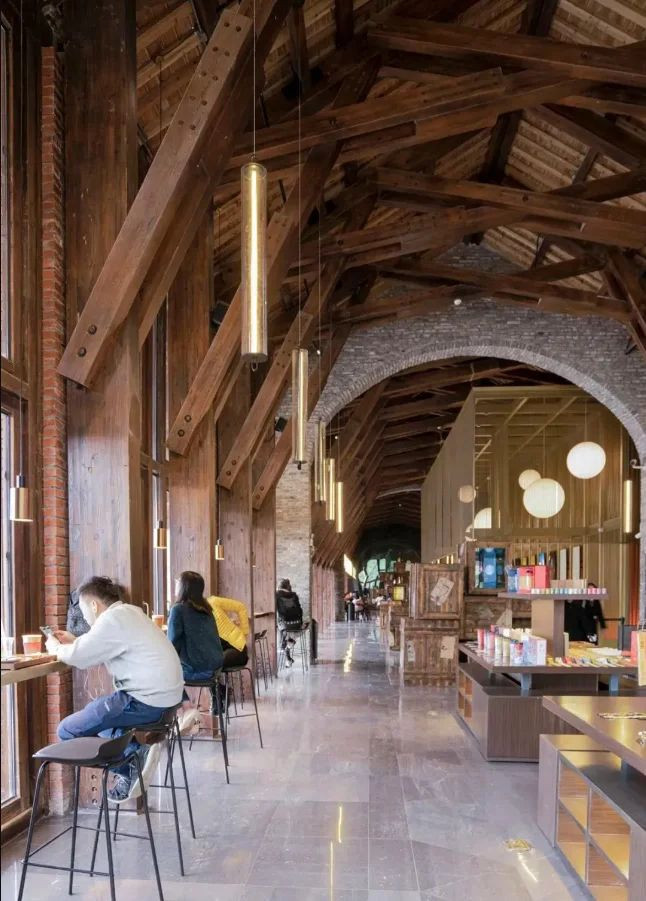

实景效果如下图所示，是不是有点北美木屋的感觉？

除此之外，请大家注意这个房子的顶部，是有木望板的哦。 所以我猜测：和我们传统的木建筑的屋面构造做法，可能是大同小异的！

总算到了问题症结的地方——屋面构造层次。因为没有原始图纸，所以我们靠“猜测”了，但一般都是八九不离十。可以参考我们猜测明星住哪里系列 《 疫情封控在上海的明星和ta的家——郭敬明》

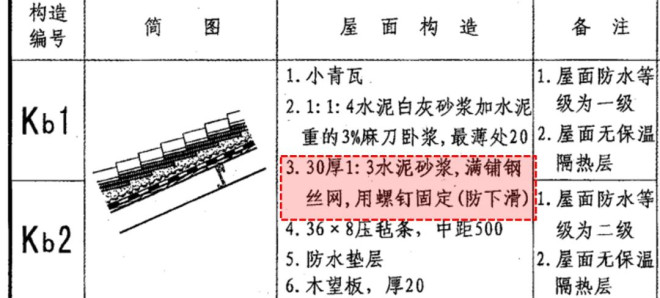

猜测一：无保温屋面构造 （如下图）

从事故现场的照片来看，我们没能发现保温层，所以这个项目有可能没考虑设置保温层，就和图集上的构造做法类似 （如上图由陆工提供） 。

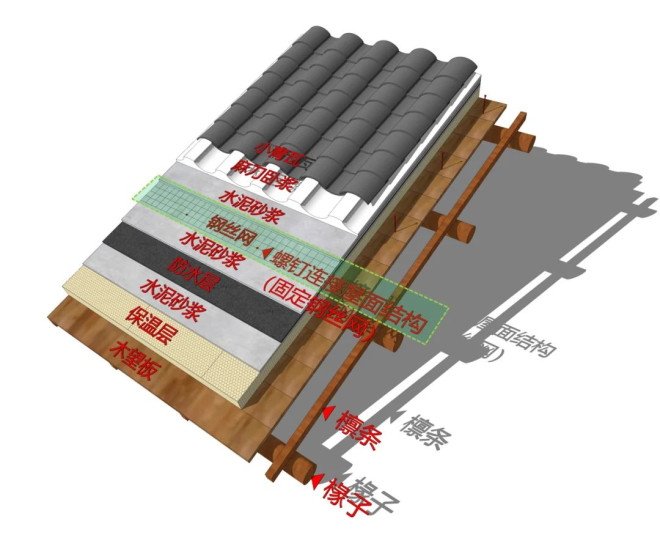

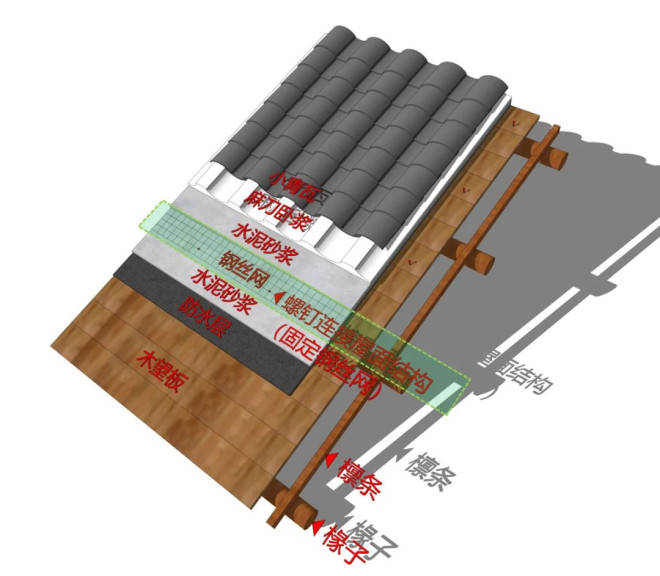

之所以会整体滑落，主要是在标红的第三个构造层次出了问题，用螺钉固定失去了作用。为便于普通观众理解，我师弟帆工翻了个模型出来， （如下图） 。

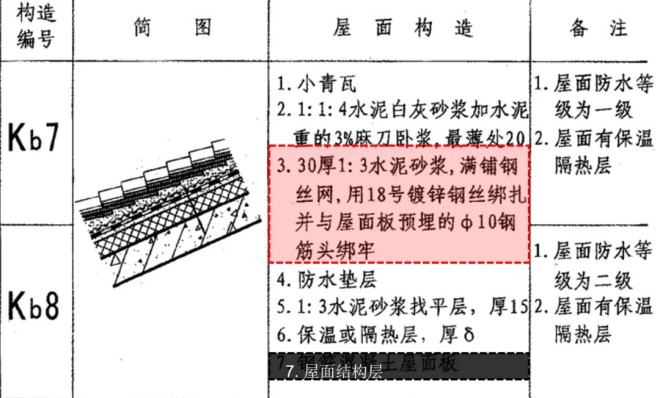

猜测二：有保温屋面构造 （如下图）

但是想想，这么重要的项目，又是大师作品，以后还会获很多的奖项。没有保温，好像也说不过去吧，所以我们又猜测了一个有保温的构造做法 （如上图） 。

之所以会整体滑落，主要是在标红的第三个构造层次出了问题。用镀锌钢丝绑扎与屋面板预埋的钢筋头没有绑牢 （因为图集上屋面结构层是钢筋混凝土板，所以绑扎的方式略有不同，但不影响理解） 。为便于普通观众理解，我师弟帆工又翻了个模型出来， （如下图） 。

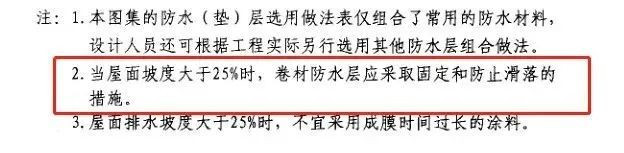

另外，当坡屋面的坡度过大时，国标图集上标注了需要做一些加固措施 （如下图） 。

我无意去猜测：究竟谁在这个事件中犯了错。但是参与其中的各方，都很难独善其身。

张大师出的是创意，应该牵涉不大。但是因为这个事件，名誉可能会受损。

设计单位最好能自证清白，本来这样的构造做法在哪里都是一个基础的做法，不太容易犯错误的。

而施工单位有没有严格按图施工，将成为本案的焦点。

依托纪念馆的对外开放，故宫博物院与重庆市还将在文创产业、学术科研、文化教育、数字化应用等方面加强交流合作，不断满足公众精神文化需求。

前段时间业主方还推出了重庆故宫南迁纪念馆的文创雪糕 ，没想到就发生了这样的事件。这不由得我们想起了最近网红的“雪糕刺客”，传统建筑行业还得向互联网企业看齐啊！

04

结束语

小青瓦屋面在中国历经了千年，从南到北、从东到西到处都有，也很少听说屋面整体滑落的现象， 这次的事件已经引起了轰动。

作为一个历史文化保护建筑，又是大师作品，出现这样的质量问题，真的让人大跌眼镜。

但愿官方的解释能让广大群众满意，也给今后的建筑行业，敲响质量的警钟。
