054B新护呼之欲出 雷达是4面小盾？

今年对于中国海军来说，054B型新型护卫舰恐怕是军迷们翘首以盼的一种国产战舰，对于它的全电动力讨论已经相当多，但对于它使用什么雷达，网络上的说法很混乱，有些说法说是会用4面小盾组成的综合桅杆，还有说法会用所谓的“宝莲灯”造型的综合桅杆，内部是旋转式双面阵雷达，究竟哪种说法可能性大？

▲其实这个CG已经很接近真相了

首先可以肯定的是，中国完全可以为054B提供使用综合射频技术的先进综合桅杆。在055新一代大型驱逐舰上，主桅上就集成了新型的X波段多功能相控阵雷达，各种通讯、导航和电子战天线也以共型阵天线集成，既可以提高隐形性能，更能提升舰艇的电磁兼容性，1982年马岛战争中被击沉的谢菲尔德号，正是因为卫通系统和对空警戒雷达有冲突，遭遇飞鱼导弹致命的打击。

▲055综合桅杆上的小盾和舰桥上的大盾搭配工作

因此，唯一的疑问就是054B会采用什么样的综合桅杆和配套的雷达系统，当然这完全取决于它的定位和成本因素。由于在它之上有万吨级的全能驱逐舰055，和拥有较强舰队防空能力的新型052D型驱逐舰，054B的定位和054A是一脉相承的，远洋反潜、护航和警戒，具备一定区域防空能力，因此从这个角度来看，054B的雷达不会太豪华，会和054A一样综合性价比因素考虑。

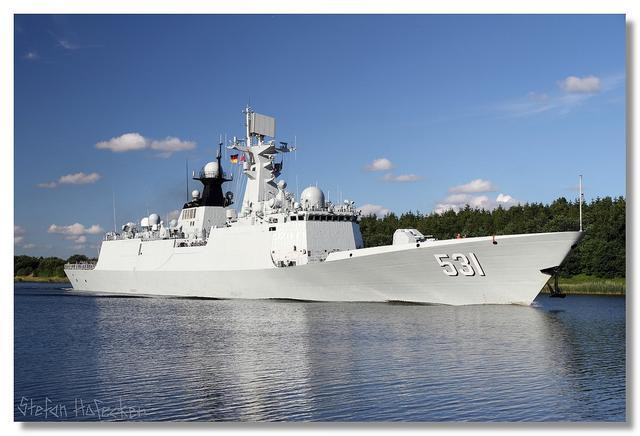

▲054B的定位和054A没有本质区别

但从实际使用来看，X波段雷达常用于火控，比起C波段和S波段雷达来说拥有更高的精度，但其雷达探测距离却普遍不大，X波段雷达常常还需要搭配大型的S波段或L波段远程三坐标雷达工作，单独工作，等于说是近视眼。

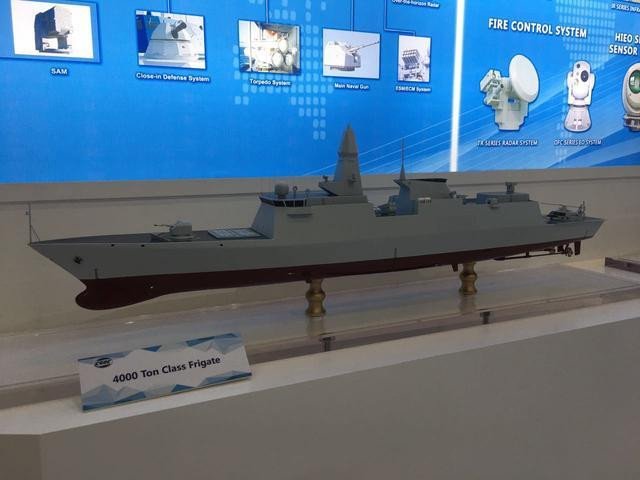

▲出口型4000吨级护卫舰，桅杆正是宝莲灯

比较典型的案例在于使用欧洲APAR多功能X波段雷达的德国F124型护卫舰和荷兰“七省”级护卫舰，全部都在后桅有一部巨大的“SMART-L”远程对空对海三坐标雷达，而中国海军的055型大驱，综合桅杆上的多功能X波段4面阵主要也是火控用途，和055上的4面346A型S波段大盾搭配工作，这意味着如果054B装上4面X波段小盾，那么势必要再加一台远程三坐标雷达。

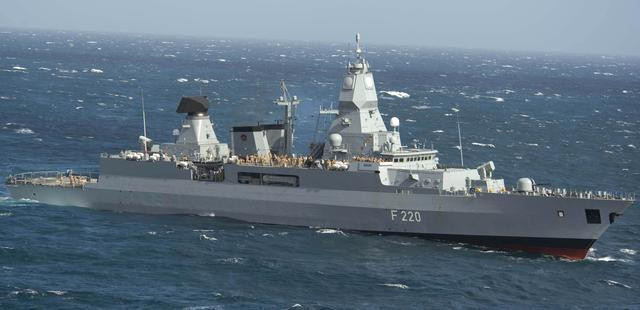

▲APAR得搭配后桅的SMART-L工作

而054A现在的雷达配置，可能更符合054B的定位和降低造价。054A现在使用的海鹰S/C型三坐标雷达，虽然是一种频扫雷达，还算不上是电扫（即相控阵）雷达，但已经是典型的双波段，较大的阵面是对空对海搜索的S波段的，较小的是用于引导红旗16、精度更高的C波段，再加上4台国产版“前罩”火控雷达，为半主动雷达制导的红旗16提供连续波照射信号。

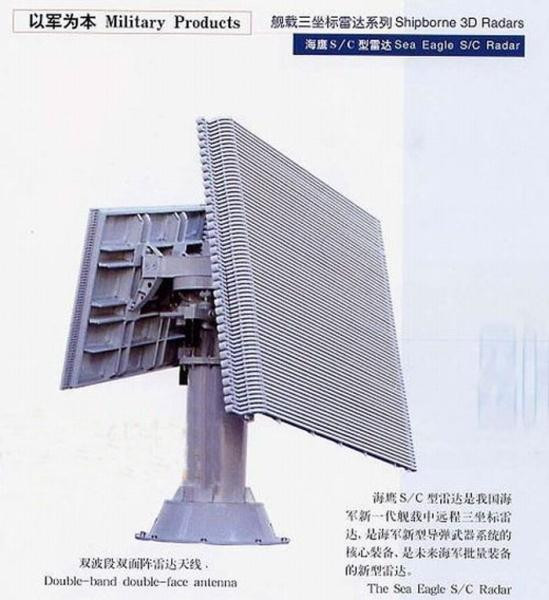

▲海鹰S/C，典型的频扫双波段、双面阵

综合网络的消息，054B上的舰空导弹很可能会是主动/半主动雷达复合制导的红旗16C了，射程增加至100公里之外，制导方式也是以导弹自身的主动导引头来搜索来袭目标为主了，这意味着054B不需要像054A一样专门配备X波段的火控雷达，而只需要一部精度较高的C波段雷达，间歇照射为导弹提供制导信号。

因此，如果现在再回过头来去观察出现在华中某地中船某所的电磁兼容性试验场上的那个“宝莲灯”水泥模型，就很好理解了，在宝莲灯里，其实应该是一部类似于海鹰S/C，但将频扫天线换成电扫天线的双面阵旋转式相控阵雷达，同时桅杆下部也集成了通讯、电战共型阵天线。

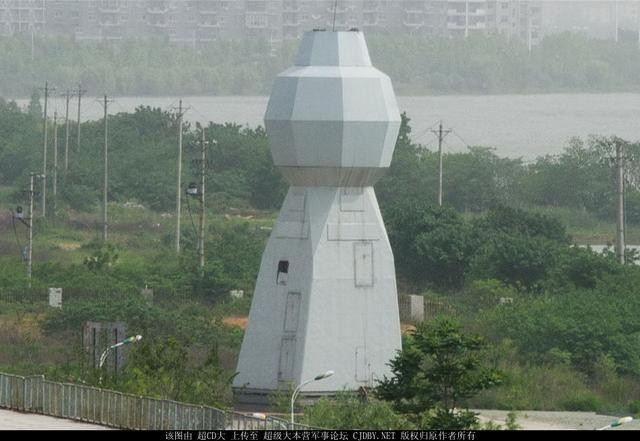

▲这个宝莲灯水泥模型，已经是真相了

而在这个试验场上，055的“水泥模型”已全部在055首舰上印证，顶着“宝莲灯”的054B的出现也已经指日可待了。所以，4面小盾不过是军迷的臆想，“宝莲灯”才是054B的真命天子。
